Сварные гидроцилиндры
Чаще всего на рынке используются сварные гидравлические цилиндры и тяговые гидравлические цилиндры. Одно из отличий гидравлического сварного цилиндра от гидроцилиндра с рулевой тягой заключается наличием рулевой тяги.

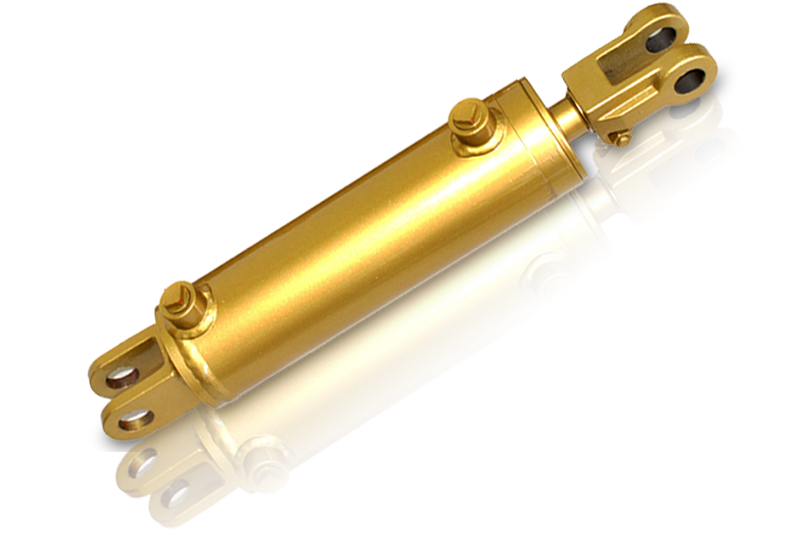

Сварной гидравлический цилиндр, серия 800
Модель: серия 800
Диаметр отверстия от 11/2 до 5 дюймов, 3000 фунтов на квадратный дюйм
Цвета
Наши сварные гидравлические цилиндры покрыты черной полуматовой краской. Цилиндры с гидравлическим сварным корпусом серии 800 можно настраивать по индивидуальному заказу. Они рассчитаны на гидравлическое давление 3000 фунтов на квадратный дюйм.
Тип монтажа
Установка посредством рукава
Материалы для изготовления сварных гидравлических цилиндров серии 700
- Чтобы гарантировать надежную работу и долговечность наших гидравлических сварных цилиндров, мы используем высококачественный ковкий чугун для изготовления головки блока цилиндров и его поршня.
- Цилиндр представляет собой холоднотянутую трубку с внутренней заточкой.
- Шток поршня изготовлен из хромированной стали C45. Торцевая крышка нашего сварного гидроцилиндра изготовлена из стали C45 или чугуна.
- Уплотнение поршня представляет собой уретановое кольцо с нейлоновыми опорными шайбами, а уплотнение головки блока цилиндров представляет собой полиуретановую U-образную чашку.
- Стержень стеклоочистителя изготовлен из ПУ.
Габаритные данные гидравлического сварного цилиндра серии 800 (единица измерения: дюймы)
| См. рисунок | |||||||
| Канал (код) | Шток (код) | A | E | W | EP | HP | Канал |
| 2.00"(200) | 1"(100) | 4.75" | 0.88" | 0.2" | 1.06" | 2.05" | 3/8NPT |
| 1-1/8"(112) | 4.75" | 0.88" | 0.2" | 1.06" | 2.05" | 3/8NPT | |
| 1-1/4"(125) | 4.75" | 0.88" | 0.2" | 1.06" | 2.05" | 3/8NPT | |
| 2.50"(250) | 1"(100) | 5.12" | 0.88" | 0.2" | 1.06" | 2.05" | 3/8NPT |
| 1-1/8"(112) | 5.12" | 0.88" | 0.2" | 1.06" | 2.05" | 3/8NPT | |
| 1-1/4"(125) | 5.12" | 0.88" | 0.2" | 1.06" | 2.05" | 3/8NPT | |
| 1-3/8"(137) | 5.12" | 0.88" | 0.2" | 1.06" | 2.05" | 3/8NPT | |
| 1-1/2"(150) | 5.12" | 0.88" | 0.2" | 1.06" | 2.05" | 3/8NPT | |
| 1-3/4(175) | 5.12" | 0.88" | 0.2" | 1.06" | 2.05" | 3/8NPT | |
| 3.00"(300) | 1"(100) | 5.50" | 0.88" | 0.25" | 1.37" | 2.56" | 1/2NPT |
| 1-1/8"(112) | 5.50" | 0.88" | 0.25" | 1.37" | 2.56" | 1/2NPT | |
| 1-1/4"(125) | 5.50" | 0.88" | 0.25" | 1.37" | 2.56" | 1/2NPT | |
| 1-3/8"(137) | 5.50" | 0.88" | 0.25" | 1.37" | 2.56" | 1/2NPT | |
| 1-3/4"(175) | 5.50" | 0.88" | 0.25" | 1.37" | 2.56" | 1/2NPT | |
| 2"(200) | 5.50" | 0.88" | 0.25" | 1.37" | 2.56" | 1/2NPT | |
| См. рисунок | |||||||
| Канал (код) | Шток (код) | A | E | W | EP | HP | Канал |
| 3.25"(325 | 1-1/4"(125) | 5.81" | 0.88" | 0.25" | 1.50" | 2.56" | 1/2NPT |
| 1-3/8(137) | 5.81" | 0.88" | 0.25" | 1.50" | 2.56" | 1/2NPT | |
| 1-1/2"(150) | 5.81" | 0.88" | 0.25" | 1.50" | 2.56" | 1/2NPT | |
| 1-3/4"(175) | 5.81" | 0.88" | 0.25" | 1.50" | 2.56" | 1/2NPT | |
| 2"(200) | 5.81" | 0.88" | 0.25" | 1.50" | 2.56" | 1/2NPT | |
| 3.50"(350) | 1-1/4"(125) | 6.06" | 0.88" | 0.25" | 1.50" | 2.81" | 1/2NPT |
| 1-3/8(137) | 6.06" | 0.88" | 0.25" | 1.50" | 2.81" | 1/2NPT | |
| 1-1/2"(150) | 6.06" | 0.88" | 0.25" | 1.50" | 2.81" | 1/2NPT | |
| 1-3/4"(175) | 6.06" | 0.88" | 0.25" | 1.50" | 2.81" | 1/2NPT | |
| 2"(200) | 6.06" | 0.88" | 0.25" | 1.50" | 2.81" | 1/2NPT | |
| 2-1/2"(250) | 6.06" | 0.88" | 0.25" | 1.50" | 2.81" | 1/2NPT | |
| 4.00"(400) | 1-3/8(137) | 6.19" | 0.88" | 0.3" | 1.62" | 2.81" | 1/2NPT |
| 1-1/2"(150) | 6.19" | 0.88" | 0.3" | 1.62" | 2.81" | 1/2NPT | |
| 1-3/4"(175) | 6.19" | 0.88" | 0.3" | 1.62" | 2.81" | 1/2NPT | |
| 2"(200) | 6.19" | 0.88" | 0.3" | 1.62" | 2.81" | 1/2NPT | |
| 2-1/2"(250) | 6.19" | 0.88" | 0.3" | 1.62" | 2.81" | 1/2NPT | |
| 3"(300) | 6.19" | 0.88" | 0.3" | 1.62" | 2.81" | 1/2NPT | |
| 4.50"(450) | 1-3/4"(175) | 6.44" | 0.88" | 0.3" | 1.88" | 2.81" | 1/2NPT |
| 2"(200) | 6.44" | 0.88" | 0.3" | 1.88" | 2.81" | 1/2NPT | |
| 2-1/2"(250) | 6.44" | 0.88" | 0.3" | 1.88" | 2.81" | 1/2NPT | |
| 3"(300) | 6.44" | 0.88" | 0.3" | 1.88" | 2.81" | 1/2NPT | |
| 3-1/2"(350) | 6.44" | 0.88" | 0.3" | 1.88" | 2.81" | 1/2NPT | |
| 5.00"(500) | 2"(200) | 6.81" | 0.88" | 0.3" | 2" | 2.81" | 3/4NPT |
| 2-1/2"(250) | 6.81" | 0.88" | 0.3" | 2" | 2.81" | 3/4NPT | |
| 3"(300) | 6.81" | 0.88" | 0.3" | 2" | 2.81" | 3/4NPT | |
| 3-1/2"(350) | 6.81" | 0.88" | 0.3" | 2" | 2.81" | 3/4NPT | |
| 4"(400) | 6.81" | 0.88" | 0.3" | 2" | 2.81" | 3/4NPT | |
| 5.50"(550) | 2-1/2"(250) | 8.94" | 0.88" | 0.35" | 2.12" | 3.38" | 3/4NPT |
| 3"(300) | 8.94" | 0.88" | 0.35" | 2.12" | 3.38" | 3/4NPT | |
| 3-1/2"(350) | 8.94" | 0.88" | 0.35" | 2.12" | 3.38" | 3/4NPT | |
| 4"(400) | 8.94" | 0.88" | 0.35" | 2.12" | 3.38" | 3/4NPT | |
| 4-1/2(450) | 8.94" | 0.88" | 0.35" | 2.12" | 3.38" | 3/4NPT | |
| 6.00"(600) | 2-1/2"(250) | 9.00" | 0.88" | 0.35" | 2.19" | 3.38" | 3/4NPT |
| 3"(300) | 9.00" | 0.88" | 0.35" | 2.19" | 3.38" | 3/4NPT | |
| 3-1/2"(350) | 9.00" | 0.88" | 0.35" | 2.19" | 3.38" | 3/4NPT | |
| 4"(400) | 9.00" | 0.88" | 0.35" | 2.19" | 3.38" | 3/4NPT | |
| 4-1/2(450) | 9.00" | 0.88" | 0.35" | 2.19" | 3.38" | 3/4NPT | |
| См. рисунок | |||||||
| Канал (код) | Шток (код) | A | E | W | EP | HP | Канал |
| 7.00"(700) | 2-1/2"(250) | 9.62" | 0.88" | 0.4" | 2.25" | 3.63" | 1NPT |
| 3"(300) | 9.62" | 0.88" | 0.4" | 2.25" | 3.63" | 1NPT | |
| 3-1/2"(350) | 9.62" | 0.88" | 0.4" | 2.25" | 3.63" | 1NPT | |
| 4"(400) | 9.62" | 0.88" | 0.4" | 2.25" | 3.63" | 1NPT | |
| 4-1/2(450) | 9.62" | 0.88" | 0.4" | 2.25" | 3.63" | 1NPT | |
| 8.00"(800) | 3-1/2"(350) | 10.69" | 0.88" | 0.5" | 2.31" | 3.63" | 1NPT |
| 4"(400) | 10.69" | 0.88" | 0.5" | 2.31" | 3.63" | 1NPT | |
| 4-1/2(450) | 10.69" | 0.88" | 0.5" | 2.31" | 3.63" | 1NPT | |
Примечание: 1. В приведенном выше списке указаны стандартные размеры сварных гидравлических цилиндров.
2. Размер штока поршня, расположение канала и монтажный размер можно настроить по заказу.
Компания Wantong Hydraulic Power Machinery является опытным производителем гидравлических сварных цилиндров в Китае. Мы специализируемся на проектировании, производстве и маркетинге гидравлических цилиндров, в том числе гидравлических сварных цилиндров, тяговых гидравлических цилиндров, подъемных гидравлических цилиндров и телескопических гидравлических цилиндров. Вся наша продукция производится в строгом соответствии с международной системой управления качеством ISO9001:2000. Вы можете найти наши блоки питания и гидравлические цилиндры в Америке, Германии, Италии, Эстонии и т.д. Если у вас есть какие-либо потребности в наших гидравлических цилиндрах, пожалуйста, свяжитесь с нами.
