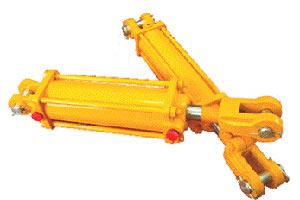

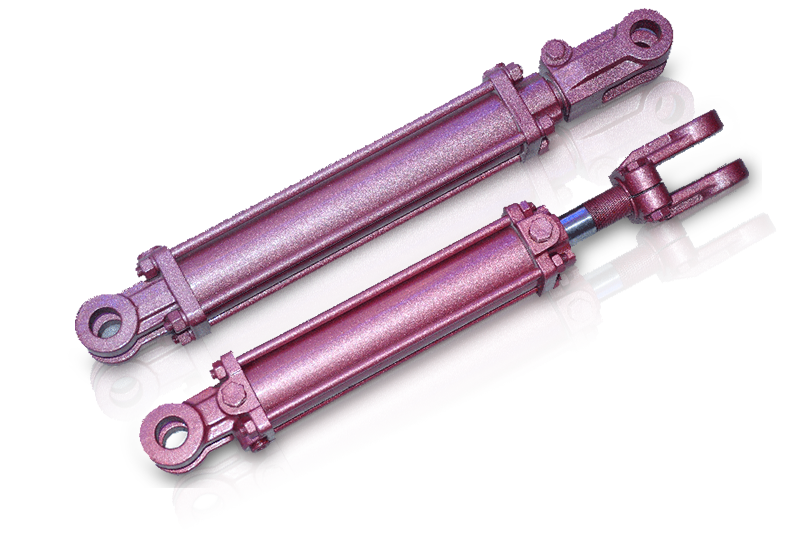

Гидроцилиндры на шпильках
Цилиндры небольшого диаметра с затянутым на поршень штоком обычно проектируются с 4 рулевыми тягами, тогда как гидравлические цилиндры большого диаметра обычно проектируются с 16 или 20 рулевыми тягами.
Одним из выдающихся преимуществ гидроцилиндров с затянутым на поршень штоком является то, что их можно полностью разобрать. Это помогает при ремонте и обслуживании цилиндров.
Размеры цилиндров с затянутым на поршень штоком стандартизированы Национальной ассоциацией гидроэнергетики. Следовательно, цилиндры разных производителей взаимозаменяемы в пределах одних и тех же креплений.
Технические характеристики цилиндров с затянутым на поршень штоком серии 2T
- Серия 2TРабочее давление 2500 фунтов на квадратный дюйм
Испытательное давление 4000 фунтов на квадратный дюйм - Серия 3TРабочее давление 3000 фунтов на квадратный дюйм
Испытательное давление 6000 фунтов на квадратный дюйм
Материалы для изготовления тяговых гидравлических цилиндров для сельскохозяйственных работ серии 2T, 3T
- Головка блока цилиндров изготовлена из высококачественного ковкого чугуна.
- Ствол представляет собой холоднотянутую хонингованную трубку.
- Уплотнение ГБЦ представляет собой уплотнительное кольцо с опорной шайбой.
- Тяга гидроцилиндра изготовлена из высокопрочной стали.
- Поршневой шток цилиндра с рулевой тягой изготовлен из хромированной стали C45.
- Вилка стержня изготовлена из ковкого чугуна.
- Торцевая крышка изготовлена из высокопрочного чугуна.
- Поршень гидроцилиндра с рулевой тягой изготовлен из высококачественного ковкого чугуна и обработан с высокой точностью.
- Уплотнение поршня представляет собой тефлоновое уплотнение, наполненное стеклом, с расширительным уплотнительным кольцом.
- Гидроцилиндр рулевой тяги серии 3T оснащен щелевым кольцом поршня, изготовленным из стеклонаполненного нейлона.
- Щетка стеклоочистителя изготовлена из нитрильной резины в металлическом корпусе.
- Уплотнение штока изготовлено из полиуретана.
Другие
Гидравлический цилиндр с затянутым на поршень штоком серии 2T разработан с использованием NPTF, а серия 3T — с использованием SAE.

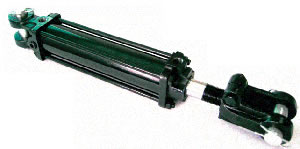

Наши стандартные гидравлические цилиндры имеют полуглянцевое черное покрытие. Другие цвета также доступны.
Габаритные данные гидравлических цилиндров с затянутым на поршень штоком (единица измерения: дюймы)
Габаритный чертеж
Габаритные данные цилиндров с затянутым на поршень штоком (без стандарта ASAE)
| См. габаритный чертеж | |||||||||||||||
| Отверстие | A | B | C | D | E | F | H | J | K | P | Q | Канал (2T) | Канал (3T) | Рулевая тяга | Резьба штока |
| 2" | 10 1/4" | 2 7/8" | 1 1/4" | 2.0" | 2.0 | 2 1/16 | 1 1/8 | 2 1/2 | 25/8 | 1 1/8 | 2" | 3/8"NPTF | SAE 8 | 3/8" | 11/8-12UNF |
| 2.5" | 10 1/4" | 3 1/4" | 1 1/4" | 2.0" | 2.0 | 2 1/16 | 1 1/8 | 2 1/2 | 25/8 | 1 1/8 | 2" | 3/8"NPTF | SAE 8 | 3/8" | 11/8-12UNF |
| 3" | 10 1/4" | 4" | 1 1/4" | 2.0" | 2.0 | 2 1/16 | 1 1/8 | 2 1/2 | 23/4 | 1 1/8 | 2" | 1/2"NPTF | SAE 8 | 3/8" | 11/4-12UNF |
| 3.5" | 10 1/4" | 4 3/8" | 1 1/4" | 2 1/4" | 2 1/4 | 1 5/8 | 1 1/8 | 2 5/8 | 23/4 | 1 1/8 | 2" | 1/2"NPTF | SAE 8 | 3/8" | 11/4-12UNF |
| 4" | 10 1/4" | 5" | 1 1/4" | 2 1/2" | 2 1/4 | 1 5/8 | 1 1/8 | 2 3/4 | 23/4 | 1 1/8 | 2" | 1/2"NPTF | SAE 8 | 5/8" | 11/4-12UNF |
| 4.5" | 10 1/4" | 5.5" | 1 1/4" | 2 1/2" | 2 3/4 | 1 3/4 | 1 1/8 | 3.0 | 27/8 | 1 1/8 | 2" | 1/2"NPTF | SAE 8 | 5/8" | 11/4-12UNF |
| 5" | 12 1/4" | 6" | 1 1/4" | 2 3/4" | 2 3/4 | 1 3/4 | 1 1/8 | 3.0 | 27/8 | 1 1/8 | 2" | 1/2"NPTF | SAE 12 | 5/8" | 11/4-12UNF |
(Указанные ниже размеры отличаются от размеров цилиндров, не соответствующих стандарту ASAE)
| Отверстие | A (ASAE-8) | A (ASAE-16) |
| 2" | 12 1/4" | 15 1/2" |
| 2.5" | 12 1/4" | 15 1/2" |
| 3" | 12 1/4" | 15 1/2" |
| 3.5" | 12 1/4" | 15 1/2" |
| 4" | 12 1/4" | 15 1/2" |
| 4.5" | 14 1/4" | 17 1/2" |
| 5" | 14 1/4" | 17 1/2" |
Сельскохозяйственные цилиндры с затянутым на поршень штоком, серия 2T
Диаметр отверстия от 2 до 5 дюймов, 2500 фунтов на квадратный дюйм
| № модели | Диаметр отверстия | Ход | Шток | Расстояние от штифта до штифта | Осевая нагрузка | Вес (в фунтах) | |
| Втянутый | Расширенный | ||||||
| 2T2008A | 2.0" | 8" | 1 1/8" | 20 1/4" | 28 1/4" | FULL PSI | 19.1 |
| 2T2508A | 2.5" | 8" | 1 1/8" | 20 1/4" | 28 1/4" | FULL PSI | 22.5 |
| 2T3008A | 3.0" | 8" | 1 1/4" | 20 1/4" | 28 1/4" | FULL PSI | 26.7 |
| 2T3016A | 3.0" | 16" | 1 3/8" | 31 1/2" | 47 1/2" | FULL PSI | 24.5 |
| 2T3508A | 3.5" | 8" | 1 1/4" | 20 1/4" | 28 1/4" | FULL PSI | 36.0 |
| 2T3516A | 3.5" | 16" | 1 1/2" | 31 1/2" | 47 1/2" | FULL PSI | 46.1 |
| 2T4008A | 4.0" | 8" | 1 1/2" | 20 1/4" | 28 1/4" | FULL PSI | 38.0 |
| 2T4016A | 4.0" | 16" | 1 3/4" | 31 1/2" | 47 1/2" | FULL PSI | 55.2 |
| 2T5008A | 5.0" | 8" | 1 1/2" | 22 1/2" | 28 1/4" | FULL PSI | 48.5 |
| 2T5016A | 5.0" | 16" | 2.0" | 33 1/2" | 47 1/2" | FULL PSI | 63.8 |
| № модели | Ход | Шток | Расстояние от штифта до штифта | Осевая нагрузка (фунты) | Вес (в фунтах) | |
| Втянутый | Расширенный | |||||
| 2T2004 | 4" | 1 1/8" | 14 1/4" | 18 1/4" | FULL PSI | 14.9 |
| 2T2006 | 6" | 1 1/8" | 16 1/4" | 22 1/4" | FULL PSI | 16.5 |
| 2T2008 | 8" | 1 1/8" | 18 1/4" | 26 1/4" | FULL PSI | 18.1 |
| 2T2010 | 10" | 1 1/8" | 20 1/2" | 30 1/4" | FULL PSI | 19.7 |
| 2T2012 | 12" | 1 1/8" | 22 1/4" | 34 1/4" | FULL PSI | 21.3 |
| 2T2014 | 14" | 1 1/8" | 24 1/2" | 38 1/4" | FULL PSI | 22.9 |
| 2T2016 | 16" | 1 1/8" | 26 1/4" | 42 1/4" | FULL PSI | 24.5 |
| 2T2018 | 18" | 1 1/8" | 28 1/4" | 46 1/4" | FULL PSI | 26.1 |
| 2T2020 | 20" | 1 1/8" | 30 1/4" | 50 1/4" | FULL PSI | 27.7 |
| 2T2022 | 22" | 1 1/8" | 32 1/4" | 54 1/4" | 7359 | 27.7 |
| 2T2024 | 24" | 1 1/8" | 34 1/4" | 58 1/4" | 5741 | 30.9 |
| 2T2026 | 26" | 1 1/8" | 36 1/4" | 62 1/4" | 5125 | 32.5 |
| 2T2028 | 28" | 1 1/8" | 38 1/4" | 66 1/4" | 4603 | 34.1 |
| 2T2030 | 30" | 1 1/8" | 40 1/4" | 70 1/4" | 4157 | 35.7 |
| 2T2036 | 36" | 1 1/8" | 46 1/4" | 82 1/4" | 3148 | 40.5 |
| № модели | Ход | Шток | Расстояние от штифта до штифта | Осевая нагрузка (фунты) | Вес (в фунтах) | |
| Втянутый | Расширенный | |||||
| 2T2504 | 4" | 1 1/8" | 14 1/4" | 18 1/4" | FULL PSI | 17.9 |
| 2T2506 | 6" | 1 1/8" | 16 1/4" | 22 1/4" | FULL PSI | 19.8 |
| 2T2508 | 8" | 1 1/8" | 18 1/4" | 26 1/4" | FULL PSI | 21.7 |
| 2T2510 | 10" | 1 1/8" | 20 1/2" | 30 1/4" | FULL PSI | 23.6 |
| 2T2512 | 12" | 1 1/8" | 22 1/4" | 34 1/4" | FULL PSI | 25.5 |
| 2T2514 | 14" | 1 1/8" | 24 1/2" | 38 1/4" | FULL PSI | 27.4 |
| 2T2516 | 16" | 1 1/8" | 26 1/4" | 42 1/4" | FULL PSI | 29.3 |
| 2T2518 | 18" | 1 1/8" | 28 1/4" | 46 1/4" | FULL PSI | 31.2 |
| 2T2520 | 20" | 1 1/8" | 30 1/4" | 50 1/4" | FULL PSI | 33.1 |
| 2T2022 | 22" | 1 1/8" | 32 1/4" | 54 1/4" | 7194 | 35.0 |
| 2T2024 | 24" | 1 1/8" | 34 1/4" | 58 1/4" | 8750 | 36.9 |
| 2T2026 | 26" | 1 1/8" | 36 1/4" | 62 1/4" | 7811 | 38.8 |
| 2T2028 | 28" | 1 1/8" | 38 1/4" | 66 1/4" | 7015 | 40.7 |
| 2T2030 | 30" | 1 1/8" | 40 1/4" | 70 1/4" | 6335 | 42.6 |
| 2T2036 | 36" | 1 1/8" | 46 1/4" | 82 1/4" | 4798 | 48.3 |
| № модели | Ход поршня | Шток | Расстояние от штифта до штифта | Осевая нагрузка | Вес (в фунтах) | |
| Втянутый | Расширенный | |||||
| 2T3004 | 4" | 1 1/4" | 14 1/4" | 18 1/4" | FULLPSI | 21.1 |
| 2T3006 | 6" | 1 1/4" | 16 1/4" | 22 1/4" | FULLPSI | 23.3 |
| 2T3008 | 8" | 1 1/4" | 18 1/4" | 26 1/4" | FULLPSI | 25.5 |
| 2T3010 | 10" | 1 1/4" | 20 1/4" | 30 1/4" | FULLPSI | 27.7 |
| 2T3012 | 12" | 1 1/4" | 22 1/4" | 34 1/4" | FULLPSI | 29.9 |
| 2T3014 | 14" | 1 1/4" | 24 1/4" | 38 1/4" | FULLPSI | 32.1 |
| 2T3016 | 16" | 1 1/4" | 26 1/4" | 42 1/4" | FULLPSI | 34.3 |
| 2T3018 | 18" | 1 1/4" | 28 1/4" | 46 1/4" | 12861 | 36.5 |
| 2T3020 | 20" | 1 1/4" | 30 1/4" | 50 1/4" | 11217 | 38.7 |
| 2T3022 | 22" | 1 1/4" | 32 1/4" | 54 1/4" | 9868 | 40.9 |
| 2T3024 | 24" | 1 1/4" | 34 1/4" | 58 1/4" | 18143 | 43.1 |
| 2T3026 | 26" | 1 1/4" | 36 1/4" | 62 1/4" | 16196 | 45.3 |
| 2T3028 | 28" | 1 1/4" | 38 1/4" | 66 1/4" | 14547 | 47.5 |
| 2T3030 | 30" | 1 1/4" | 40 1/4" | 70 1/4" | 13137 | 49.7 |
| 2T3036 | 36" | 1 3/8" | 46 1/4" | 82 1/4" | 9950 | 56.3 |
| 2T3048 | 48" | 1 3/8" | 58 1/4" | 106 1/4" | 6273 | 69.5 |
| № модели | Ход поршня | Шток | Расстояние от штифта до штифта | Осевая нагрузка | Вес (в фунтах) | |
| Втянутый | Расширенный | |||||
| 2T3504 | 4" | 1 1/4" | 14 1/4" | 18 1/4" | FULLPSI | 26.8 |
| 2T3506 | 6" | 1 1/4" | 16 1/4" | 22 1/4" | FULLPSI | 39.7 |
| 2T3508 | 8" | 1 1/4" | 18 1/4" | 26 1/4" | FULLPSI | 32.6 |
| 2T3510 | 10" | 1 1/4" | 20 1/4" | 30 1/4" | FULLPSI | 35.5 |
| 2T3512 | 12" | 1 1/4" | 22 1/4" | 34 1/4" | FULLPSI | 38.4 |
| 2T3514 | 14" | 1 1/4" | 24 1/4" | 38 1/4" | FULLPSI | 41.3 |
| 2T3516 | 16" | 1 1/4" | 26 1/4" | 42 1/4" | FULLPSI | 44.2 |
| 2T3518 | 18" | 1 1/4" | 28 1/4" | 46 1/4" | FULLPSI | 47.1 |
| 2T3520 | 20" | 1 1/4" | 30 1/4" | 50 1/4" | FULLPSI | 50 |
| 2T3522 | 22" | 1 1/2" | 32 1/4" | 54 1/4" | 20463 | 52.9 |
| 2T3524 | 24" | 1 1/2" | 34 1/4" | 58 1/4" | 18143 | 55.8 |
| 2T3526 | 26" | 1 1/2" | 36 1/4" | 62 1/4" | 16196 | 58.7 |
| 2T3528 | 28" | 1 1/2" | 38 1/4" | 66 1/4" | 14547 | 61.6 |
| 2T3530 | 30" | 1 1/2" | 40 1/4" | 70 1/4" | 13137 | 64.5 |
| 2T3536 | 36" | 1 1/2" | 46 1/4" | 82 1/4" | 9950 | 73.2 |
| 2T3548 | 48" | 1 1/2" | 58 1/4" | 106 1/4" | 6273 | 90.6 |
| № модели | Ход поршня | Шток | Расстояние от штифта до штифта | Осевая нагрузка | Вес (в фунтах) | |
| Втянутый | Расширенный | |||||
| 2T4004 | 4" | 1 1/4" | 14 1/4" | 18 1/4" | FULLPSI | 29.4 |
| 2T4006 | 6" | 1 1/4" | 16 1/4" | 22 1/4" | FULLPSI | 33 |
| 2T4008 | 8" | 1 1/4" | 18 1/4" | 26 1/4" | FULLPSI | 36.6 |
| 2T4010 | 10" | 1 1/4" | 20 1/4" | 30 1/4" | FULLPSI | 40.2 |
| 2T4012 | 12" | 1 1/4" | 22 1/4" | 34 1/4" | FULLPSI | 43.8 |
| 2T4014 | 14" | 1 1/4" | 24 1/4" | 38 1/4" | FULLPSI | 47.4 |
| 2T4016 | 16" | 1 1/4" | 26 1/4" | 42 1/4" | FULLPSI | 51 |
| 2T4018 | 18" | 1 1/2" | 28 1/4" | 46 1/4" | FULLPSI | 54.6 |
| 2T4020 | 20" | 1 1/2" | 30 1/4" | 50 1/4" | FULLPSI | 58.2 |
| 2T4022 | 22" | 1 1/2" | 32 1/4" | 54 1/4" | 20463 | 61.8 |
| 2T4024 | 24" | 1 1/2" | 34 1/4" | 58 1/4" | 33613 | 65.4 |
| 2T4026 | 26" | 1 1/2" | 36 1/4" | 62 1/4" | 30006 | 69 |
| 2T4028 | 28" | 1 1/2" | 38 1/4" | 66 1/4" | 26950 | 72.6 |
| 2T4030 | 30" | 1 3/4" | 40 1/4" | 70 1/4" | 41520 | 76.2 |
| 2T4036 | 36" | 1 3/4" | 46 1/4" | 82 1/4" | 31446 | 87 |
| 2T4040 | 40" | 1 3/4" | 48 1/4" | 86 1/4" | 26639 | 94.2 |
| 2T4042 | 42" | 1 3/4" | 52 1/4" | 94 1/4" | 24639 | 97.8 |
| 2T4044 | 44" | 1 3/4" | 54 1/4" | 98 1/4" | 22856 | 101.4 |
| 2T4046 | 46" | 1 3/4" | 56 1/4" | 102 1/4" | 21259 | 105 |
| 2T4048 | 48" | 1 3/4" | 58 1/4" | 106 1/4" | 19824 | 108.6 |
| № модели | Ход поршня | Шток | Расстояние от штифта до штифта | Осевая нагрузка | Вес (в фунтах) | |
| Втянутый | Расширенный | |||||
| 2T5004 | 4" | 1 1/2" | 16 1/4" | 20 1/4" | FULLPSI | 39.1 |
| 2T5006 | 6" | 1 1/2" | 18 1/4" | 24 1/4" | FULLPSI | 42.9 |
| 2T5008 | 8" | 1 1/2" | 20 1/4" | 28 1/4" | FULLPSI | 46.7 |
| 2T5010 | 10" | 1 1/2" | 22 1/4" | 32 1/4" | FULLPSI | 50.5 |
| 2T5012 | 12" | 2" | 24 1/4" | 36 1/4" | FULLPSI | 54.3 |
| 2T5014 | 14" | 2" | 26 1/4" | 40 1/4" | FULLPSI | 58.1 |
| 2T5016 | 16" | 2" | 28 1/4" | 44 1/4" | FULLPSI | 61.9 |
| 2T5018 | 18" | 2" | 30 1/4" | 48 1/4" | FULLPSI | 65.7 |
| 2T5020 | 20" | 2" | 32 1/4" | 52 1/4" | FULLPSI | 69.5 |
| 2T5024 | 24" | 2" | 36 1/4" | 60 1/4" | 57347 | 77.1 |
| 2T5030 | 30" | 2" | 42 1/4" | 72 1/4" | 41520 | 88.5 |
| 2T5036 | 36" | 2" | 48 1/4" | 84 1/4" | 31446 | 99.9 |
Сельскохозяйственные цилиндры с затянутым на поршень штоком, серия 3T
Диаметр отверстия от 2 до 5 дюймов, 3000 фунтов на квадратный дюйм
| № модели | Bore Size | Ход поршня | Шток | Расстояние от штифта до штифта | Осевая нагрузка | Вес (в фунтах) | |
| Втянутый | Расширенный | ||||||
| 3T2008A | 2.0" | 8" | 11/8" | 20 1/4" | 28 1/4" | FULLPSI | 19.7 |
| 3T2508A | 2.5" | 8" | 11/4" | 20 1/4" | 28 1/4" | FULLPSI | 23.2 |
| 3T3008A | 3.0" | 8" | 11/4" | 20 1/4" | 38 1/4" | FULLPSI | 27.5 |
| 3T3016A | 3.0" | 16" | 13/8" | 31 1/2" | 47 1/2" | FULLPSI | 25.2 |
| 3T3508A | 3.5" | 8" | 11/4" | 20 1/4" | 28 1/4" | FULLPSI | 37.1 |
| 3T3516A | 3.5" | 16" | 11/2" | 31 1/2" | 47 1/2" | FULLPSI | 47.5 |
| 3T4008A | 4.0" | 8" | 11/2" | 20 1/4" | 28 1/4" | FULLPSI | 39.1 |
| 3T4016A | 4.0" | 16" | 2" | 31 1/2" | 47 1/2" | FULLPSI | 56.9 |
| 3T5008A | 5.0" | 8" | 2" | 22 1/2" | 28 1/4" | FULLPSI | 50 |
| 3T5016A | 5.0" | 16" | 2" | 33 1/2" | 47 1/2" | FULLPSI | 65.7 |
| № модели | Ход поршня | Шток | Расстояние от штифта до штифта | Осевая нагрузка | Вес (в фунтах) | |
| Втянутый | Расширенный | |||||
| 3T2004 | 4" | 1 1/8" | 14 1/4" | 18 1/4" | FULLPSI | 15.3 |
| 3T2006 | 6" | 1 1/8" | 16 1/4" | 22 1/4" | FULLPSI | 17 |
| 3T2008 | 8" | 1 1/8" | 18 1/4" | 26 1/4" | FULLPSI | 18.6 |
| 3T2010 | 10" | 1 1/8" | 20 1/4" | 30 1/4" | FULLPSI | 20.3 |
| 3T2012 | 12" | 1 1/8" | 22 1/4" | 34 1/4" | FULLPSI | 21.9 |
| 3T2014 | 14" | 1 1/8" | 24 1/4" | 38 1/4" | FULLPSI | 23.6 |
| 3T2016 | 16" | 1 1/8" | 26 1/4" | 42 1/4" | FULLPSI | 25.2 |
| 3T2018 | 18" | 1 1/8" | 28 1/4" | 46 1/4" | FULLPSI | 26.9 |
| 3T2020 | 20" | 1 1/8" | 30 1/4" | 50 1/4" | FULLPSI | 28.5 |
| 3T2022 | 22" | 1 1/8" | 32 1/4" | 54 1/4" | 7359 | 28.5 |
| 3T2024 | 24" | 1 1/8" | 34 1/4" | 58 1/4" | 5741 | 31.8 |
| 3T2026 | 26" | 1 1/8" | 36 1/4" | 62 1/4" | 5125 | 33.5 |
| 3T2028 | 28" | 1 1/8" | 38 1/4" | 66 1/4" | 4603 | 35.1 |
| 3T2030 | 30" | 1 1/8" | 40 1/4" | 70 1/4" | 4157 | 36.8 |
| 3T2036 | 36" | 1 1/8" | 46 1/4" | 82 1/4" | 3148 | 41.7 |
| № модели | Ход поршня | Шток | Расстояние от штифта до штифта | Осевая нагрузка | Вес (в фунтах) | |
| Втянутый | Расширенный | |||||
| 3T2504 | 4" | 1 1/8" | 14 1/4" | 18 1/4" | FULLPSI | 18.4 |
| 3T2506 | 6" | 1 1/8" | 16 1/4" | 22 1/4" | FULLPSI | 20.4 |
| 3T2508 | 8" | 1 1/8" | 18 1/4" | 26 1/4" | FULLPSI | 22.4 |
| 3T2510 | 10" | 1 1/8" | 20 1/4" | 30 1/4" | FULLPSI | 24.3 |
| 3T2512 | 12" | 1 1/8" | 22 1/4" | 34 1/4" | FULLPSI | 26.3 |
| 3T2514 | 14" | 1 1/4" | 24 1/4" | 38 1/4" | FULLPSI | 28.2 |
| 3T2516 | 16" | 1 1/4" | 26 1/4" | 42 1/4" | FULLPSI | 30.2 |
| 3T2518 | 18" | 1 1/4" | 28 1/4" | 46 1/4" | FULLPSI | 32.1 |
| 3T2520 | 20" | 1 1/4" | 30 1/4" | 50 1/4" | FULLPSI | 34.1 |
| 3T2522 | 22" | 1 1/4" | 32 1/4" | 54 1/4" | 7194 | 36.1 |
| 3T2524 | 24" | 1 1/4" | 34 1/4" | 58 1/4" | 8750 | 38 |
| 3T2526 | 26" | 1 1/4" | 36 1/4" | 62 1/4" | 7811 | 40 |
| 3T2528 | 28" | 1 1/4" | 38 1/4" | 66 1/4" | 7015 | 41.9 |
| 3T2530 | 30" | 1 1/4" | 40 1/4" | 70 1/4" | 6335 | 43.9 |
| 3T2536 | 36" | 1 1/4" | 46 1/4" | 82 1/4" | 4798 | 49.7 |
| № модели | Ход поршня | Шток | Расстояние от штифта до штифта | Осевая нагрузка | Вес (в фунтах) | |
| Втянутый | Расширенный | |||||
| 3T3004 | 4" | 1 1/4" | 14 1/4" | 18 1/4" | FULLPSI | 21.8 |
| 3T3006 | 6" | 1 1/4" | 16 1/4" | 22 1/4" | FULLPSI | 24 |
| 3T3008 | 8" | 1 1/4" | 18 1/4" | 26 1/4" | FULLPSI | 26.3 |
| 3T3010 | 10" | 1 1/4" | 20 1/4" | 30 1/4" | FULLPSI | 28.6 |
| 3T3012 | 12" | 1 1/4" | 22 1/4" | 34 1/4" | FULLPSI | 30.8 |
| 3T3014 | 14" | 1 3/8" | 24 1/4" | 38 1/4" | FULLPSI | 33.1 |
| 3T3016 | 16" | 1 3/8" | 26 1/4" | 42 1/4" | FULLPSI | 35.3 |
| 3T3018 | 18" | 1 3/8" | 28 1/4" | 46 1/4" | 12861 | 37.6 |
| 3T3020 | 20" | 1 3/8" | 30 1/4" | 50 1/4" | 11217 | 39.9 |
| 3T3022 | 22" | 1 3/8" | 32 1/4" | 54 1/4" | 9868 | 42.1 |
| 3T3024 | 24" | 1 3/8" | 34 1/4" | 58 1/4" | 18143 | 44.4 |
| 3T3026 | 26" | 1 3/8" | 36 1/4" | 62 1/4" | 16196 | 46.7 |
| 3T3028 | 28" | 1 3/8" | 38 1/4" | 66 1/4" | 14547 | 48.9 |
| 3T3030 | 30" | 1 3/8" | 40 1/4" | 70 1/4" | 13137 | 51.2 |
| 3T3036 | 36" | 1 3/8" | 46 1/4" | 82 1/4" | 9950 | 58 |
| 3T3048 | 48" | 1 3/8" | 58 1/4" | 106 1/4" | 6273 | 71.6 |
| № модели | Ход поршня | Шток | Расстояние от штифта до штифта | Осевая нагрузка | Вес (в фунтах) | |
| Втянутый | Расширенный | |||||
| 3T3504 | 4" | 1 1/4" | 14 1/4" | 18 1/4" | FULLPSI | 27.6 |
| 3T3506 | 6" | 1 1/4" | 16 1/4" | 22 1/4" | FULLPSI | 30.6 |
| 3T3508 | 8" | 1 1/4" | 18 1/4" | 26 1/4" | FULLPSI | 33.6 |
| 3T3510 | 10" | 1 1/4" | 20 1/4" | 30 1/4" | FULLPSI | 35.6 |
| 3T3512 | 12" | 1 1/4" | 22 1/4" | 34 1/4" | FULLPSI | 39.6 |
| 3T3514 | 14" | 1 1/4" | 24 1/4" | 38 1/4" | FULLPSI | 42.5 |
| 3T3516 | 16" | 1 1/2" | 26 1/4" | 42 1/4" | FULLPSI | 45.5 |
| 3T3518 | 18" | 1 1/2" | 28 1/4" | 46 1/4" | FULLPSI | 48.5 |
| 3T3520 | 20" | 1 1/2" | 30 1/4" | 50 1/4" | FULLPSI | 51.5 |
| 3T3522 | 22" | 1 1/2" | 32 1/4" | 54 1/4" | 20463 | 54.5 |
| 3T3524 | 24" | 1 1/2" | 34 1/4" | 58 1/4" | 18143 | 57.5 |
| 3T3526 | 26" | 1 1/2" | 36 1/4" | 62 1/4" | 16196 | 60.5 |
| 3T3528 | 28" | 1 1/2" | 38 1/4" | 66 1/4" | 14547 | 63.4 |
| 3T3530 | 30" | 1 1/2" | 40 1/4" | 70 1/4" | 13137 | 66.4 |
| 3T3536 | 36" | 1 1/2" | 46 1/4" | 82 1/4" | 9950 | 75.4 |
| 3T3548 | 48" | 1 1/2" | 58 1/4" | 106 1/4" | 6273 | 93.3 |
| № модели | Ход поршня | Шток | Расстояние от штифта до штифта | Осевая нагрузка | Вес (в фунтах) | |
| Втянутый | Расширенный | |||||
| 3T4004 | 4" | 1 1/2" | 14 1/4" | 18 1/4" | FULLPSI | 30.3 |
| 3T4006 | 6" | 1 1/2" | 16 1/4" | 22 1/4" | FULLPSI | 34 |
| 3T4008 | 8" | 1 1/2" | 18 1/4" | 26 1/4" | FULLPSI | 37.7 |
| 3T4010 | 10" | 1 1/2" | 20 1/4" | 30 1/4" | FULLPSI | 41.4 |
| 3T4012 | 12" | 1 1/2" | 22 1/4" | 34 1/4" | FULLPSI | 45.1 |
| 3T4014 | 14" | 1 1/2" | 24 1/4" | 38 1/4" | FULLPSI | 48.8 |
| 3T4016 | 16" | 1 1/2" | 26 1/4" | 42 1/4" | FULLPSI | 52.5 |
| 3T4018 | 18" | 1 3/4 | 28 1/4" | 46 1/4" | FULLPSI | 56.2 |
| 3T4020 | 20" | 1 3/4 | 30 1/4" | 50 1/4" | FULLPSI | 59.9 |
| 3T4022 | 22" | 1 3/4 | 32 1/4" | 54 1/4" | 20463 | 63.7 |
| 3T4024 | 24" | 1 3/4 | 34 1/4" | 58 1/4" | 33613 | 67.4 |
| 3T4026 | 26" | 2" | 36 1/4" | 62 1/4" | 30006 | 71.1 |
| 3T4028 | 28" | 2" | 38 1/4" | 66 1/4" | 26950 | 74.8 |
| 3T4030 | 30" | 2" | 40 1/4" | 70 1/4" | 41520 | 78.5 |
| 3T4036 | 36" | 2" | 46 1/4" | 82 1/4" | 31446 | 89.6 |
| 3T4040 | 40" | 2" | 48 1/4" | 86 1/4" | 26639 | 97 |
| 3T4042 | 42" | 2" | 52 1/4" | 94 1/4" | 24639 | 100.7 |
| 3T4044 | 44" | 2" | 54 1/4" | 98 1/4" | 22856 | 104.4 |
| 3T4046 | 46" | 2" | 56 1/4" | 102 1/4" | 21259 | 108.2 |
| 3T4048 | 48" | 2" | 58 1/4" | 106 1/4" | 19824 | 111.9 |
| № модели | Ход поршня | Шток | Расстояние от штифта до штифта | Осевая нагрузка | Вес (в фунтах) | |
| Втянутый | Расширенный | |||||
| 3T5004 | 4" | 2" | 16 1/4" | 20 1/4" | FULLPSI | 40.3 |
| 3T5006 | 6" | 2" | 18 1/4" | 24 1/4" | FULLPSI | 44.2 |
| 3T5008 | 8" | 2" | 20 1/4" | 28 1/4" | FULLPSI | 48.1 |
| 3T5010 | 10" | 2" | 22 1/4" | 32 1/4" | FULLPSI | 52 |
| 3T5012 | 12" | 2" | 24 1/4" | 36 1/4" | FULLPSI | 55.9 |
| 3T5014 | 14" | 2" | 26 1/4" | 40 1/4" | FULLPSI | 59.8 |
| 3T5016 | 16" | 2" | 28 1/4" | 44 1/4" | FULLPSI | 63.8 |
| 3T5018 | 18" | 2" | 30 1/4" | 48 1/4" | FULLPSI | 67.7 |
| 3T5020 | 20" | 2" | 32 1/4" | 52 1/4" | FULLPSI | 71.6 |
| 3T5024 | 24" | 2" | 36 1/4" | 60 1/4" | 57347 | 79.4 |
| 3T5030 | 30" | 2" | 42 1/4" | 72 1/4" | 41520 | 91.2 |
| 3T5036 | 36" | 2" | 48 1/4" | 84 1/4" | 31446 | 102.9 |
Компания Wantong Hydraulic Power Machinery является профессиональным производителем гидравлических цилиндров с затянутым на поршень штоком в Китае. С момента основания компании в 1986 году мы специализируемся на производстве и продаже гидравлического оборудования. Мы также поставляем сварные цилиндры, цилиндры поршневого типа и другое оборудование. Благодаря высоким технологическим характеристикам, стабильным характеристикам и невысокой цене наша гидравлическая продукция пользуется спросом в Америке, Германии, Италии, Финляндии и Австралии. Пожалуйста, свяжитесь с нами при возникновении вопросов.
Запрос от
Мы также предлагаем гидравлические цилиндры на заказ
Производитель гидравлических цилиндровПорядка 4 десятилетий опыта
В 1986 году предприятием Qingdao Wantong Hydraulic Power Machinery Co., Ltd была начата работа над гидроцилиндрами и гидравлическими насосными станциями. Мы предоставляем на заказ гидроцилиндры и гидравлические насосные станции в соответствии с техническими требованиями клиентов.
Qingdao Wantong Hydraulic Power Machinery Co., Ltd.
Chengyang District, Hetao Industrial Park, Qingdao City, Shandong Province, China
Jane Wang
