Сварные гидроцилиндры
Сварной гидравлический цилиндр, серия 700
Модель: серия 700
Диаметр отверстия от 11/2 до 5 дюймов, 3000 фунтов на квадратный дюйм
Цвета
Наши сварные гидравлические цилиндры доступны в трех цветах: черном, сером и красном. Сварной гидроцилиндр серии 700 рассчитан на двойное гидравлическое давление 3000 фунтов на квадратный дюйм.
Монтаж

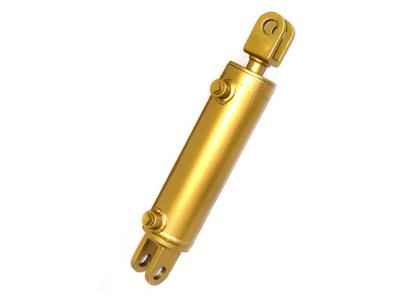

Крепление штифтов в виде проушин.
Материал для изготовления сварных гидравлических цилиндров серии 600
- Головка блока цилиндров и поршень цилиндров со сварным корпусом изготовлены из высококачественного ковкого чугуна.
- Корпус цилиндра представляет собой холоднотянутую трубку с внутренней заточкой.
- Шток поршня и торцевые крышки изготовлены из стали C1045.
- Уплотнение головки блока цилиндров представляет собой полиуретановую U-образную чашку. Уплотнение поршня изготовлено из уретановой резины.
- Стержень стеклоочистителя изготовлен из ПУ.
Габаритные данные гидравлического сварного цилиндра серии 700 (единица измерения: дюймы)
| См. рисунок | |||||||||||||
| № детали | Отверстие | Шток | Втянутый | Ход поршня | Стенка | D | H | EL | HL | EP | HP | Канал | Вес (фунты) |
| 71504 | 1.5" | 1" | 12" | 4" | 0.2" | 0.77" | 1.5" | 2.5" | 2.25" | 0.75" | 1.89" | 1/4NPT | 9.04 |
| 71506 | 1.5" | 1" | 14" | 6" | 0.2" | 0.77" | 1.5" | 2.5" | 2.25" | 0.75" | 1.89" | 1/4NPT | 10.14 |
| 71508 | 1.5" | 1" | 16" | 8" | 0.2" | 0.77" | 1.5" | 2.5" | 2.25" | 0.75" | 1.89" | 1/4NPT | 11.47 |
| 71510 | 1.5" | 1" | 18" | 10" | 0.2" | 0.77" | 1.5" | 2.5" | 2.25" | 0.75" | 1.89" | 1/4NPT | 12.79 |
| 72008 | 1.5" | 1-1/4" | 16" | 8" | 0.2" | 1.02" | 1.75" | 3" | 2.5" | 1" | 1.89" | 1/4NPT | 13.45 |
| 72010 | 1.5" | 1-1/4" | 18" | 10" | 0.2" | 1.02" | 1.75" | 3" | 2.5" | 1" | 1.89" | 1/4NPT | 15.21 |
| 72012 | 1.5" | 1-1/4" | 20" | 12" | 0.2" | 1.02" | 1.75" | 3" | 2.5" | 1" | 1.89" | 1/4NPT | 16.98 |
| 72014 | 1.5" | 1-1/4" | 22" | 14" | 0.2" | 1.02" | 1.75" | 3" | 2.5" | 1" | 1.89" | 1/4NPT | 18.74 |
| 72016 | 1.5" | 1-1/4" | 24" | 16" | 0.2" | 1.02" | 1.75" | 3" | 2.5" | 1" | 1.89" | 1/4NPT | 20.51 |
| 72018 | 1.5" | 1-1/4" | 26" | 18" | 0.2" | 1.02" | 1.75" | 3" | 2.5" | 1" | 1.89" | 1/4NPT | 22.27 |
| 72020 | 1.5" | 1-1/4" | 28" | 20" | 0.2" | 1.02" | 1.75" | 3" | 2.5" | 1" | 1.89" | 1/4NPT | 24.03 |
| 72024 | 1.5" | 1-1/4" | 32" | 24" | 0.2" | 1.02" | 1.75" | 3" | 2.5" | 1" | 1.89" | 1/4NPT | 27.58 |
| 72028 | 1.5" | 1-1/4" | 36" | 28" | 0.2" | 1.02" | 1.75" | 3" | 2.5" | 1" | 1.89" | 1/4NPT | 31.09 |
| 72030 | 1.5" | 1-1/4" | 38" | 30" | 0.2" | 1.02" | 1.75" | 3" | 2.5" | 1" | 1.89" | 1/4NPT | 32.85 |
| 72032 | 1.5" | 1-1/4" | 40" | 32" | 0.2" | 1.02" | 1.75" | 3" | 2.5" | 1" | 1.89" | 1/4NPT | 34.84 |
| 72036 | 1.5" | 1-1/4" | 44" | 38" | 0.2" | 1.02" | 1.75" | 3" | 2.5" | 1" | 1.89" | 1/4NPT | 38.37 |
| 72040 | 1.5" | 1-1/4" | 48" | 40" | 0.2" | 1.02" | 1.75" | 3" | 2.5" | 1" | 1.89" | 1/4NPT | 41.9 |
| 72048 | 1.5" | 1-1/4" | 56" | 48" | 0.2" | 1.02" | 1.75" | 3" | 2.5" | 1" | 1.89" | 1/4NPT | 48.95 |
| 72508 | 1.5" | 1-1/2" | 16" | 8" | 0.2" | 1.02" | 1.75" | 3.25" | 2.5" | 1" | 1.89" | 1/4NPT | 19.85 |
| 72510 | 1.5" | 1-1/2" | 18" | 10" | 0.2" | 1.02" | 1.75" | 3.25" | 2.5" | 1" | 1.89" | 1/4NPT | 21.83 |
| См. рисунок | |||||||||||||
| № детали | Отверстие | Шток | Втянутый | Ход поршня | Стенка | D | H | EL | HL | EP | HP | Канал | Вес (фунты) |
| 72512 | 2.5" | 1-1/2" | 20" | 12" | 0.2" | 1.02" | 1.75" | 3.25" | 2.5" | 1" | 1.89" | 1/2NPT | 24.03 |
| 72514 | 2.5" | 1-1/2" | 22" | 14" | 0.2" | 1.02" | 1.75" | 3.25" | 2.5" | 1" | 1.89" | 1/2NPT | 28.24 |
| 72516 | 2.5" | 1-1/2" | 24" | 16" | 0.2" | 1.02" | 1.75" | 3.25" | 2.5" | 1" | 1.89" | 1/2NPT | 28.44 |
| 72518 | 2.5" | 1-1/2" | 26" | 18" | 0.2" | 1.02" | 1.75" | 3.25" | 2.5" | 1" | 1.89" | 1/2NPT | 30.65 |
| 72520 | 2.5" | 1-1/2" | 28" | 20" | 0.2" | 1.02" | 1.75" | 3.25" | 2.5" | 1" | 1.89" | 1/2NPT | 32.85 |
| 72524 | 2.5" | 1-1/2" | 32" | 24" | 0.2" | 1.02" | 1.75" | 3.25" | 2.5" | 1" | 1.89" | 1/2NPT | 37.26 |
| 72528 | 2.5" | 1-1/2" | 36" | 28" | 0.2" | 1.02" | 1.75" | 3.25" | 2.5" | 1" | 1.89" | 1/2NPT | 41.45 |
| 72530 | 2.5" | 1-1/2" | 38" | 30" | 0.2" | 1.02" | 1.75" | 3.25" | 2.5" | 1" | 1.89" | 1/2NPT | 43.66 |
| 72532 | 2.5" | 1-1/2" | 40" | 32" | 0.2" | 1.02" | 1.75" | 3.25" | 2.5" | 1" | 1.89" | 1/2NPT | 45.86 |
| 72536 | 2.5" | 1-1/2" | 44" | 36" | 0.2" | 1.02" | 1.75" | 3.25" | 2.5" | 1" | 1.89" | 1/2NPT | 50.27 |
| 72540 | 2.5" | 1-1/2" | 48" | 40" | 0.2" | 1.02" | 1.75" | 3.25" | 2.5" | 1" | 1.89" | 1/3NPT | 54.68 |
| 72548 | 2.5" | 1-1/2" | 56" | 48" | 0.2" | 1.02" | 1.75" | 3.25" | 2.5" | 1" | 1.89" | 1/2NPT | 63.28 |
| 73008 | 3" | 1-1/2" | 16" | 8" | 0.25" | 1.02" | 1.75" | 3.75" | 2.5" | 1" | 1.89" | 1/2NPT | 24.7 |
| 73010 | 3" | 1-1/2" | 18" | 10" | 0.25" | 1.02" | 1.75" | 3.75" | 2.5" | 1" | 1.89" | 1/2NPT | 27.12 |
| 73012 | 3" | 1-1/2" | 20" | 12" | 0.25" | 1.02" | 1.75" | 3.75" | 2.5" | 1" | 1.89" | 1/2NPT | 29.55 |
| 73014 | 3" | 1-1/2" | 22" | 14" | 0.25" | 1.02" | 1.75" | 3.75" | 2.5" | 1" | 1.89" | 1/2NPT | 31.97 |
| 73016 | 3" | 1-1/2" | 24" | 16" | 0.25" | 1.02" | 1.75" | 3.75" | 2.5" | 1" | 1.89" | 1/2NPT | 34.4 |
| 73018 | 3" | 1-1/2" | 26" | 18" | 0.25" | 1.02" | 1.75" | 3.75" | 2.5" | 1" | 1.89" | 1/2NPT | 36.82 |
| 73020 | 3" | 1-1/2" | 28" | 20" | 0.25" | 1.02" | 1.75" | 3.75" | 2.5" | 1" | 1.89" | 1/2NPT | 39.25 |
| 73024 | 3" | 1-1/2" | 32" | 24" | 0.25" | 1.02" | 1.75" | 3.75" | 2.5" | 1" | 1.89" | 1/2NPT | 44.1 |
| 73028 | 3" | 1-1/2" | 36" | 28" | 0.25" | 1.02" | 1.75" | 3.75" | 2.5" | 1" | 1.89" | 1/2NPT | 48.95 |
| 73030 | 3" | 1-1/2" | 38" | 30" | 0.25" | 1.02" | 1.75" | 3.75" | 2.5" | 1" | 1.89" | 1/2NPT | 51.38 |
| 73032 | 3" | 1-1/2" | 40" | 32" | 0.25" | 1.02" | 1.75" | 3.75" | 2.5" | 1" | 1.89" | 1/2NPT | 53.58 |
| 73036 | 3" | 1-1/2" | 44" | 36" | 0.25" | 1.02" | 1.75" | 3.75" | 2.5" | 1" | 1.89" | 1/2NPT | 58.43 |
| 73040 | 3" | 1-1/2" | 48" | 40" | 0.25" | 1.02" | 1.75" | 3.75" | 2.5" | 1" | 1.89" | 1/2NPT | 63.28 |
| 73048 | 3" | 1-1/2" | 56" | 48" | 0.25" | 1.02" | 1.75" | 3.75" | 2.5" | 1" | 1.89" | 1/2NPT | 72.99 |
| 73508 | 3.5" | 1-3/4" | 18" | 8" | 0.25" | 1.27" | 2" | 4.25" | 2.75" | 1.125" | 1.89" | 1/2NPT | 32.63 |
| 73510 | 3.5" | 1-3/4" | 20" | 10" | 0.25" | 1.27" | 2" | 4.25" | 2.75" | 1.125" | 1.89" | 1/2NPT | 35.72 |
| 73512 | 3.5" | 1-3/4" | 22" | 12" | 0.25" | 1.27" | 2" | 4.25" | 2.75" | 1.125" | 1.89" | 1/2NPT | 38.81 |
| 73514 | 3.5" | 1-3/4" | 24" | 14" | 0.25" | 1.27" | 2" | 4.25" | 2.75" | 1.125" | 1.89" | 1/2NPT | 41.67 |
| 73516 | 3.5" | 1-3/4" | 26" | 16" | 0.25" | 1.27" | 2" | 4.25" | 2.75" | 1.125" | 1.89" | 1/2NPT | 44.76 |
| 73518 | 3.5" | 1-3/4" | 28" | 18" | 0.25" | 1.27" | 2" | 4.25" | 2.75" | 1.125" | 1.89" | 1/2NPT | 47.63 |
| 73520 | 3.5" | 1-3/4" | 30" | 20" | 0.25" | 1.27" | 2" | 4.25" | 2.75" | 1.125" | 1.89" | 1/2NPT | 50.72 |
| 73524 | 3.5" | 1-3/4" | 34" | 24" | 0.25" | 1.27" | 2" | 4.25" | 2.75" | 1.125" | 1.89" | 1/2NPT | 56.67 |
| 73528 | 3.5" | 1-3/4" | 38" | 28" | 0.25" | 1.27" | 2" | 4.25" | 2.75" | 1.125" | 1.89" | 1/2NPT | 62.62 |
| 73530 | 3.5" | 1-3/4" | 40" | 30" | 0.25" | 1.27" | 2" | 4.25" | 2.75" | 1.125" | 1.89" | 1/2NPT | 65.71 |
| 73532 | 3.5" | 1-3/4" | 42" | 32" | 0.25" | 1.27" | 2" | 4.25" | 2.75" | 1.125" | 1.89" | 1/2NPT | 68.8 |
| 73536 | 3.5" | 1-3/4" | 46" | 36" | 0.25" | 1.27" | 2" | 4.25" | 2.75" | 1.125" | 1.89" | 1/2NPT | 74.75 |
| См. рисунок | |||||||||||||
| № детали | Отверстие | Шток | Втянутый | Ход поршня | Стенка | D | H | EL | HL | EP | HP | Канал | Вес (фунты) |
| 73540 | 3.5" | 1-3/4" | 50" | 40" | 0.2" | 2" | 1.75" | 4.25" | 2.75" | 1.125" | 1.89" | 1/2NPT | 80.7 |
| 73548 | 3.5" | 1-3/4" | 58" | 48" | 0.2" | 2" | 1.75" | 4.25" | 2.75" | 1.125" | 1.89" | 1/2NPT | 92.61 |
| 74008 | 4" | 2" | 18" | 8" | 0.2" | 2.5" | 1.75" | 4.75" | 2.75" | 1.125" | 1.89" | 1/2NPT | 40.79 |
| 74010 | 4" | 2" | 20" | 10" | 0.2" | 2.5" | 1.75" | 4.75" | 2.75" | 1.125" | 1.89" | 1/2NPT | 44.54 |
| 74012 | 4" | 2" | 22" | 12" | 0.2" | 2.5" | 1.75" | 4.75" | 2.75" | 1.125" | 1.89" | 1/2NPT | 48.29 |
| 74014 | 4" | 2" | 24" | 14" | 0.2" | 2.5" | 1.75" | 4.75" | 2.75" | 1.125" | 1.89" | 1/2NPT | 51.82 |
| 74016 | 4" | 2" | 26" | 16" | 0.2" | 2.5" | 1.75" | 4.75" | 2.75" | 1.125" | 1.89" | 1/2NPT | 55.57 |
| 74018 | 4" | 2" | 28" | 18" | 0.2" | 2.5" | 1.75" | 4.75" | 2.75" | 1.125" | 1.89" | 1/2NPT | 59.09 |
| 74020 | 4" | 2" | 30" | 20" | 0.2" | 2.5" | 1.75" | 4.75" | 2.75" | 1.125" | 1.89" | 1/2NPT | 62.48 |
| 74024 | 4" | 2" | 34" | 24" | 0.2" | 2.5" | 1.75" | 4.75" | 2.75" | 1.125" | 1.89" | 1/2NPT | 70.12 |
| 74028 | 4" | 2" | 38" | 28" | 0.2" | 2.5" | 1.75" | 4.75" | 2.75" | 1.125" | 1.89" | 1/2NPT | 77.4 |
| 74030 | 4" | 2" | 40" | 30" | 0.2" | 2.5" | 1.75" | 4.75" | 2.75" | 1.125" | 1.89" | 1/2NPT | 81.14 |
| 74032 | 4" | 2" | 42" | 32" | 0.25" | 2.5" | 1.75" | 4.75" | 2.75" | 1.125" | 1.89" | 1/2NPT | 84.87 |
| 74036 | 4" | 2" | 46" | 36" | 0.25" | 2.5" | 1.75" | 4.75" | 2.75" | 1.125" | 1.89" | 1/2NPT | 91.95 |
| 74040 | 4" | 2" | 50" | 40" | 0.25" | 2.5" | 1.75" | 4.75" | 2.75" | 1.125" | 1.89" | 1/2NPT | 99.23 |
| 74048 | 4" | 2" | 58" | 48" | 0.25" | 2.5" | 1.75" | 4.75" | 2.75" | 1.125" | 1.89" | 1/2NPT | 114 |
| 75008 | 5" | 2-1/2" | 20" | 8" | 0.25" | 1.02" | 2.76" | 3.25" | 2.125" | 1.125" | 1.89" | 1/2NPT | 71.88 |
| 75010 | 5" | 2-1/2" | 22" | 10" | 0.25" | 1.02" | 2.76" | 3.25" | 2.5" | 1.5" | 2.5" | 1/2NPT | 76.07 |
| 75012 | 5" | 2-1/2" | 24" | 12" | 0.25" | 1.02" | 2.76" | 3.25" | 2.5" | 1.5" | 2.5" | 1/2NPT | 80.48 |
| 75014 | 5" | 2-1/2" | 26" | 14" | 0.25" | 1.02" | 2.76" | 3.25" | 2.5" | 1.5" | 2.5" | 1/2NPT | 84.67 |
| 75016 | 5" | 2-1/2" | 28" | 16" | 0.25" | 1.02" | 2.76" | 3.25" | 2.5" | 1.5" | 2.5" | 1/2NPT | 89.08 |
| 75018 | 5" | 2-1/2" | 30" | 18" | 0.25" | 1.02" | 2.76" | 3.25" | 2.5" | 1.5" | 2.5" | 1/2NPT | 93.49 |
| 75020 | 5" | 2-1/2" | 32" | 20" | 0.25" | 1.02" | 2.76" | 3.25" | 2.5" | 1.5" | 2.5" | 1/2NPT | 97.68 |
| 75024 | 5" | 2-1/2" | 36" | 24" | 0.25" | 1.02" | 2.76" | 3.25" | 2.5" | 1.5" | 2.5" | 1/2NPT | 106.28 |
| 75028 | 5" | 2-1/2" | 40" | 28" | 0.25" | 1.02" | 2.76" | 3.25" | 2.5" | 1.5" | 2.5" | 1/2NPT | 115.1 |
| 75030 | 5" | 2-1/2" | 42" | 30" | 0.25" | 1.02" | 2.76" | 3.25" | 2.5" | 1.5" | 2.5" | 1/2NPT | 119.29 |
| 75032 | 5" | 2-1/2" | 44" | 32" | 0.25" | 1.27" | 2.76" | 3.25" | 2.5" | 1.5" | 2.5" | 1/2NPT | 123.7 |
| 75036 | 5" | 2-1/2" | 48" | 36" | 0.25" | 1.27" | 2.76" | 3.25" | 2.5" | 1.5" | 2.5" | 1/2NPT | 132.3 |
| 75040 | 5" | 2-1/2" | 52" | 40" | 0.25" | 1.27" | 2.76" | 3.25" | 2.5" | 1.5" | 2.5" | 1/2NPT | 140.9 |
| 75048 | 5" | 2-1/2" | 60" | 48" | 0.25" | 1.27" | 2.76" | 3.25" | 2.5" | 1.5" | 2.5" | 1/2NPT | 158.1 |
Примечание:В приведенном выше списке указаны стандартные размеры сварных гидравлических цилиндров.
Являясь профессиональным производителем сварных гидравлических цилиндров в Китае, в каталоге нашей компании представлен широкий ассортимент оборудования, среди которого гидравлические цилиндры с рулевой тягой, стандартные гидравлические цилиндры, телескопические гидравлические цилиндры и многое другое оборудование. Благодаря надежному качеству и конкурентоспособной цене, эти гидравлические цилиндры экспортируются в Америку, Японию, Корею, Австралию и другие страны. Очень ценим интерес заказчиков к нашей продукции. Для получения более подробной информации, пожалуйста, свяжитесь с нами. Компания Wantong Hydraulic Power Machinery с нетерпением ждем сотрудничества с вами.
